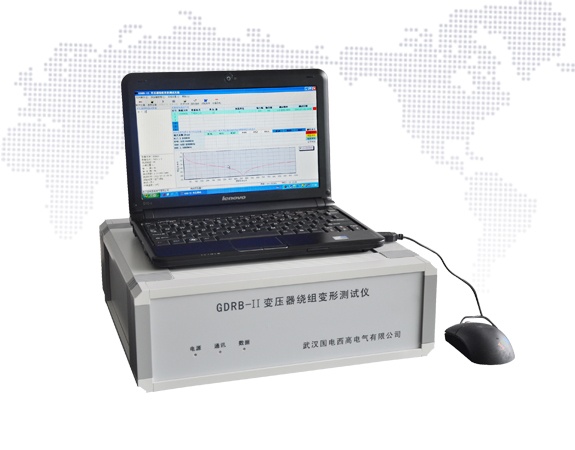

變壓器繞組變形測試儀用于測試6kV及以上電壓級電力變壓器的變壓器繞組變形及其它特殊用途，電力變壓器在運行或運輸過程中不可避免地會受到各種故障短路電流的沖擊或物理沖擊。在短路電流產生的強大電力作用下，變壓器繞組可能失去穩定，導致局部變形、鼓包或位移等永久變形，嚴重影響變壓器的安全運行，采用頻率響應分析方法對變壓器繞組變形進行了測量。
一、變壓器繞組變形測試儀的環境與接線確認
1）系統的連接完全符合繞組連接方式的要求。2）調整變壓器的抽頭位置，使其達到最大阻抗。3）周圍環境無強電磁和對比干擾。
二、變壓器繞組變形測試儀的登錄軟件
雙擊變壓器繞組變形測試儀圖標按鈕。系統通過歡迎接口閃爍后，系統進入測試接口。此時，如果設備未連接，系統將提示。
三、變壓器繞組變形測試儀的錄入信息
如果連接了變壓器繞組變形測試儀，可以進入變壓器信息輸入界面。在相應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。
四、變壓器繞組變形測試儀模式
1、變壓器繞組變形測試儀的選擇掃描模式
點擊“終止頻率”選擇測試的終止頻率，根據已設置的掃描參數，系統自動將參數設置為設置參數，變壓器繞組變形測試儀的參數主要包括啟動頻率、掃描方式和掃描點。如果需要調整，可以點擊A區相應的參數標簽。然后自動切換（鼠標指針移動時）。當標簽可以更改時，標簽將自動變綠。
2、變壓器繞組變形測試儀的更改默認信息
如果要重新調整默認設置信息。右鍵單擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，并彈出信息設置窗口。您可以調整默認掃描信息，調整完成后，重新啟動軟件。根據調整后的默認信息執行測試。
