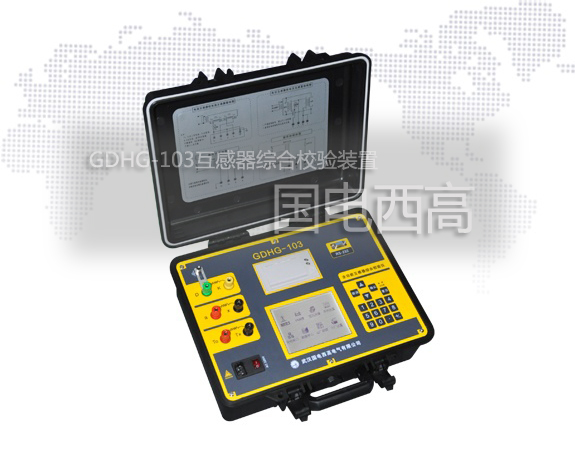

電流互感器測試儀（又稱互感器校驗儀），接下里國電西高為大家分享電流互感器指南。
電流互感器由尺寸（VA額定值），比率和精度指定。VA額定值確定可以規定的精度驅動的最大次級阻抗（引線+端子+儀表阻抗）。儀表CT的額定功率因數在60Hz時為0.9。中繼CT的額定值為0.5PF。
銘牌比率假定初級導體一次通過變壓器窗口。通過不止一次使導體穿過窗口，可以實現比率的大變化。兩遍（轉彎）的300：5CT變?yōu)?50：5CT。三遍可產生100：5的CT等。精度和負擔特性不變。但是，窗口必須足夠大以容納額外的較重的初級導線匝。
通過在次級線圈上使用加法或減法匝數，可以實現較小的比率變化。在具有1個初級匝數的5ACT上，每個次級匝數都會將比率修改5A。100：5CT上的1圈添加劑變?yōu)?05：5CT。一圈減法變?yōu)?5：5CT。通過使X1引線從H2方向穿過窗口（從與極性標記相反的一側）穿過窗口，可以繞開附加的匝。減法旋轉方向相反（從帶有極性標記的一側開始）。對于1個以上的初級匝數，次級匝數的影響也除以初級匝數。
比率CT越高通常具有更好的性能特征。通過調整初級匝數和次級匝數，可以將其修改為具有較低的比率，同時保留此更好的性能。
