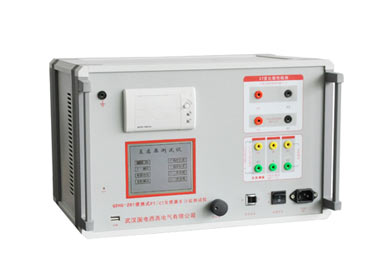

GDHG-201互感器測試儀用于： 對保護類或計量類互感器特性（CT和PT）進行自動測試，適用于實驗室也適用于現場檢測。
| GDHG-201 互感器測試儀主要測試功能： CT（保護類、計量類、 TP 類） | GDHG-201 互感器測試儀主要測試功能：PT （電磁式電壓互感器） |
| ? 伏安特性曲線（勵磁特性） ? 自動給出拐點值 ? 自動給出5%和10%的誤差曲線 ? 變比測量 ? 比差測量 ? 相位測量（角差） ? 極性判斷 ? 二次繞組電阻測量 ? 二次實際負荷測量 ? 鐵心退磁 ? 準確限值系數（ALF） ? 儀表保安系數（FS） ? 二次時間常數(Ts) ? 剩磁系數(Kr) ? 飽和及不飽和電感 | ? 伏安特性曲線檢測（磁化曲線） ? 變比測量 ? 比差測量 ? 角差（相位）測量 ? 極性判斷 ? 自動給出拐點值 ? 二次繞組電阻測量 ? 二次實際負荷測量 ? 鐵心退磁 |
| GDHG-201 互感器測試儀主要技術參數：項 目 | 參 數 | ||
| 工作電源 | AC220V±10% 、50Hz | ||
| 設備輸出 | 0～100Vrms， 5Arms（15A 峰值） | ||
| 電壓測量精度 | ±0.1% | ||
| 二次繞組 電阻測量 | 范圍 | 0～300Ω | |
| 精度 | 1%±1mΩ | ||
| 二次實際 負荷測量 | 范圍 | 0～300VA | |
| 精度 | 1%±0.1VA | ||
| 相位測量 （角差） | 精度 | ±3min | |
| 分辨率 | 0.3min | ||
| CT 變比測量 | 范圍 | 1-10000 | |
| 精度 | ±0.05% | ||
| PT 變比測量 | 范圍 | 1-10000 | |
| 精度 | ±0.1% | ||
| 工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | ||
| 尺寸、重量 | 尺寸：380mm × 240mm × 180mm ， 重量：≤10Kg | ||
