產品概述

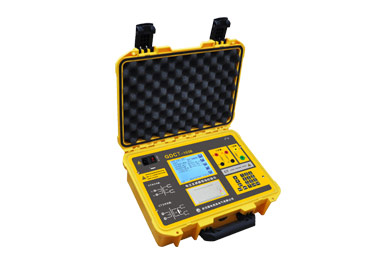

GDCT-103B電流互感器現場校驗儀是我公司在成功開發系列互感器現場校驗儀的基礎上，詳細分析互感器的數學模型而研制。該儀器可按國家標準測量電流互感器的比差和角差，還可測量電流1%~200%間任意百分比的比差和角差；可直接測量電流互感器的變比和極性；可現場測量電流互感器的實際二次負荷等等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器采用本公司最新研制出的320x240大液晶全中文界面平臺技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果的打印的功能。
主要功能特點
對于1%（S級）或5%測試點，其測試誤差主要在于儀器自動采點的偏差，即百分表讀數的偏差以及1匝穿心位置的偏差（傳統檢定方法同樣存在此兩偏差）。因此兩種檢定方法進行比對，其誤差差值可能較大也可能較小。
整機準確度：被測電流互感器誤差限值的1/3（見附錄一）(注：標準互感器和校驗儀引起的誤差分別為被檢互感器誤差限值的1/5和1/10，Δε（不超過被檢互感器誤差限值的1/2）和Z引起的誤差均為被檢互感器誤差限值的1/10，電磁場引起的誤差為被檢互感器誤差限值的1/10，其它引起的誤差為被檢互感器誤差限值的1/10。綜合誤差按上述各項均方根相加，為被檢互感器誤差限值的1/3.33＜1/3。)
| 測量誤差 | ||
| 額定電流 | 比差（±％） | 角差（±′） |
| 5% | 0.10 | 4 |
| 20% | 0.05 | 4 |
| 100% | 0.05 | 2 |
| 120% | 0.05 | 2 |
| 200% | 0.05 | 2 |
直流電阻： 0.0-0.1Ω ±3％
0.1-50Ω ±1%
CT二次負荷： 1Ω－25Ω ±2％
PT空載誤差（非規程點）：見“附三”
檢 定：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3% （100V）
角差：0.00′-50′（100V）
誤差： X=(1%×X+1%×Y2個字) Y=(1%×X+1%×Y2個字)
導納：0.1mS-99.9mS
誤差： X=(1%×X+1%×Y2個字) Y=(1%×X+1%×Y2個字)
工作條件： AC 220V 10%/50Hz 2%
環境溫度： 0－40℃
環境濕度： 25℃時<85%
整機重量： ≤5Kg
整機體積： 323mm×275mm×135mm
