體積小，重量輕，便于攜帶
直接出具現場檢定結論
采用遞推法測量電流互感器誤差

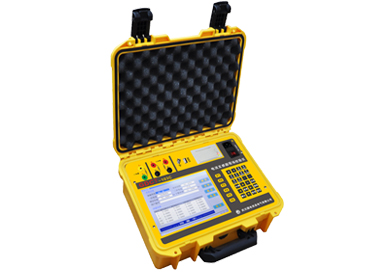

GDCT-103C電流互感器現場測試儀是我公司在成功開發系列互感器校驗儀的基礎上，詳細分析互感器的數學模型而研制。該儀器可按國家標準測量電流互感器的比差和角差，還可測量電流1%~200%間任意百分比的比差和角差；可直接測量電流互感器的變比和極性；可現場測量電流互感器的實際二次負荷等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。該儀器采用本公司自主開發的儀器儀表通用平臺,該平臺硬件集成了32位CPU、高速DSP、標準的USB存儲和TFT彩色液晶接口。軟件使用自主知識產權嵌入式實時操作系統、高級圖形界面、文件管理系統。采用8吋800x600真彩大液晶顯示，全中文界面，兩種漢字輸入方式，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。
技術指標 | |||||||||||||||||||||||||||||||||
5A/5A～25000A/5A（5A/1A～5000A/1A） ±0.2% 誤差測量范圍：5A/5A～10000A/5A（5A/1A～5000A/1A） 整機準確度：被測電流互感器誤差限值的1/3 被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S 準確度： ±0.05% 見下表：
直流電阻： 0.0-0.1Ω ±3％ 0.1-50Ω ±1% CT二次負荷： 1Ω－25Ω ±2％ 工作條件： AC 220V ±10%/50Hz ±2% 環境溫度： 0－40℃ 環境濕度： 25℃時<85% 整機重量： ≤5Kg 整機體積： 323mm×275mm×135mm
| |||||||||||||||||||||||||||||||||
